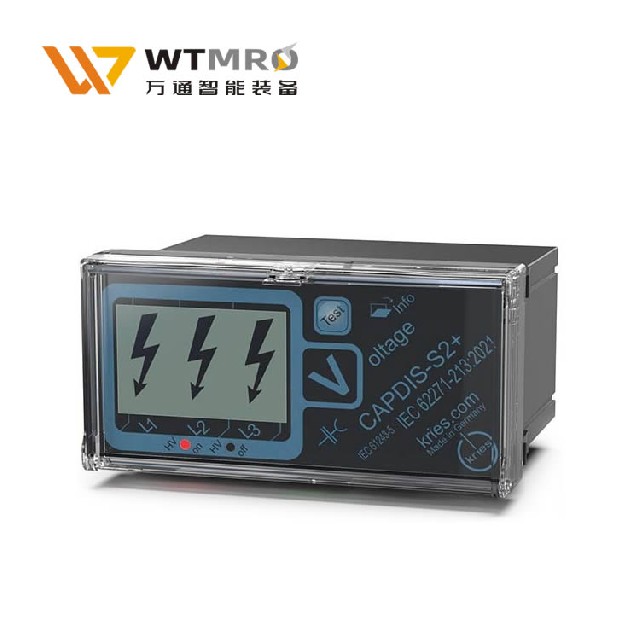

CAPDIS-S2+ R4.5 是一款集成電壓檢測系統，用于檢查中壓開關設備中的電壓是否缺失，符合 IEC 62271-213：2021（或 IEC 61243-5）標準，具有集成的三相連續指示和信號輸出。

電壓檢測系統 VDIS 用于中壓 （1..52 kV）

根據 IEC 61243-5 或 IEC 62271-213 標準測試中壓開關設備中的無電壓，并集成三相連續顯示。

通過自我監控實現免維護

根據 IEC 61243-55 和 BGV A3，無需定期重新測試，因?yàn)樵撈骷?huì)永久監控響應閾值，并通過三級電壓電平指示（半、全、輪廓閃光箭頭）顯示該閾值。

電容分壓器的完整隔離監控

完整的初級側和次級側監控和顯示電容分壓器的隔離狀態。

智能電網應用的調節設施

調節設施和監控電容分壓器，以實現電壓測試系統的標準響應，并由智能電網系統（例如 CAPDIS-M、IKI-50 等）進一步處理電壓信號。可調的 6 級電容器開關模塊允許調整分壓器并在顯示屏上顯示正確的設置。

集成自檢功能

無需外部測試設備即可測試電壓自由度。通過測試按鈕進行集成功能測試，根據專利DE 103 04 396。清晰顯示存在和不存在的初級電壓。可選導體斷裂檢測和接地監測。

繼電器輸出和 LED 顯示屏

為了遠程監控電壓狀態，集成了兩個信號繼電器（轉換觸點），它們由輔助電壓操作。繼電器的狀態還通過前面的 LED 指示。

集成 Y 接口

通過智能電網系統（例如IKlI50）進一步處理電壓信號;通過可選的 Y 型電纜連接。

集成三相測量點

該器件具有三相 LRM 測量點。這用作相位比較和旋轉磁場方向測量的接口（例如，通過通用測試儀類型CAP-Phase，參見數據表CAP-Phase）。

無需電池

電壓測試以及無電池或輔助電壓的自檢。
